一、產品概述

IY系列單級單吸輸油離心泵，屬I(mǎi)S系列派生產品，其性能參數，空腔尺寸及安裝尺寸均符合ISO國際標準，采用水冷卻裝置和機械密封，運行安全可靠。

IY系列單級單吸輸油離心泵，適用于輸送不含固體顆粒的石油產品，被輸送介質的溫度在-20℃~+150℃之間，泵的***高工作壓力布大于1.6MPa，吸入口壓力不大于0.8MPa，主要用于油田、煉廠、石油化學工業。其性能參數為：流量Q：6.3~400m³；揚程H：5~125。
IY系列單級單吸熱水離心泵共有二十九種基本型，為滿足用戶對泵的不同性能要求，我廠采用了切割葉輪外徑的方法，從而增多了IY泵的選用規格。

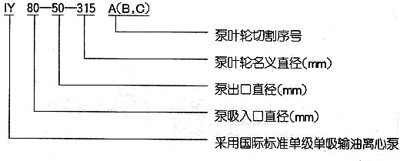

二、型號意義

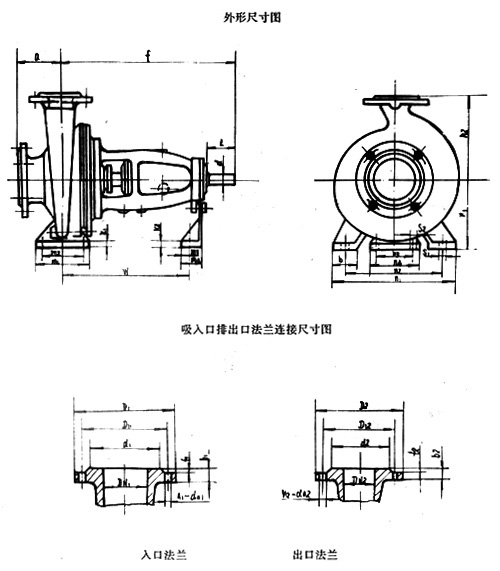

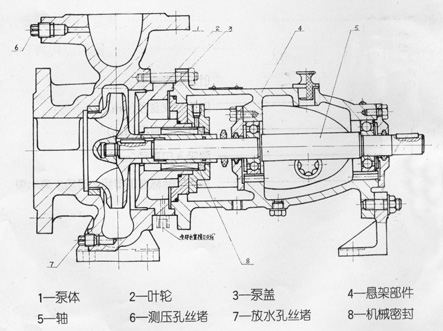

三、結構圖

四、技術特性

IY系列單級單吸熱水離心泵的主要零件有泵體、葉輪、泵蓋、懸架部件，機械密封部件、軸等。
該系列泵為后開門結構，其優點是轉子部件檢修或更換無須拆卸管道，轉子部件由懸架支撐哲（請參考IY泵結構圖）。
泵軸向力的平衡，軸向力較大的泵，葉輪設有平衡孔，其余軸向力由軸承承受。
軸封形式采用不平衡單端面機械密封，軸封室外設有水冷卻套，可以通過泵側面1/4管接口接通外來冷水，對軸封進行冷卻。
傳動方式，泵的傳動是通過聯軸器與電機直聯。從傳動方向看，泵為順時針旋轉。

五、結構特點

六、安裝拆卸

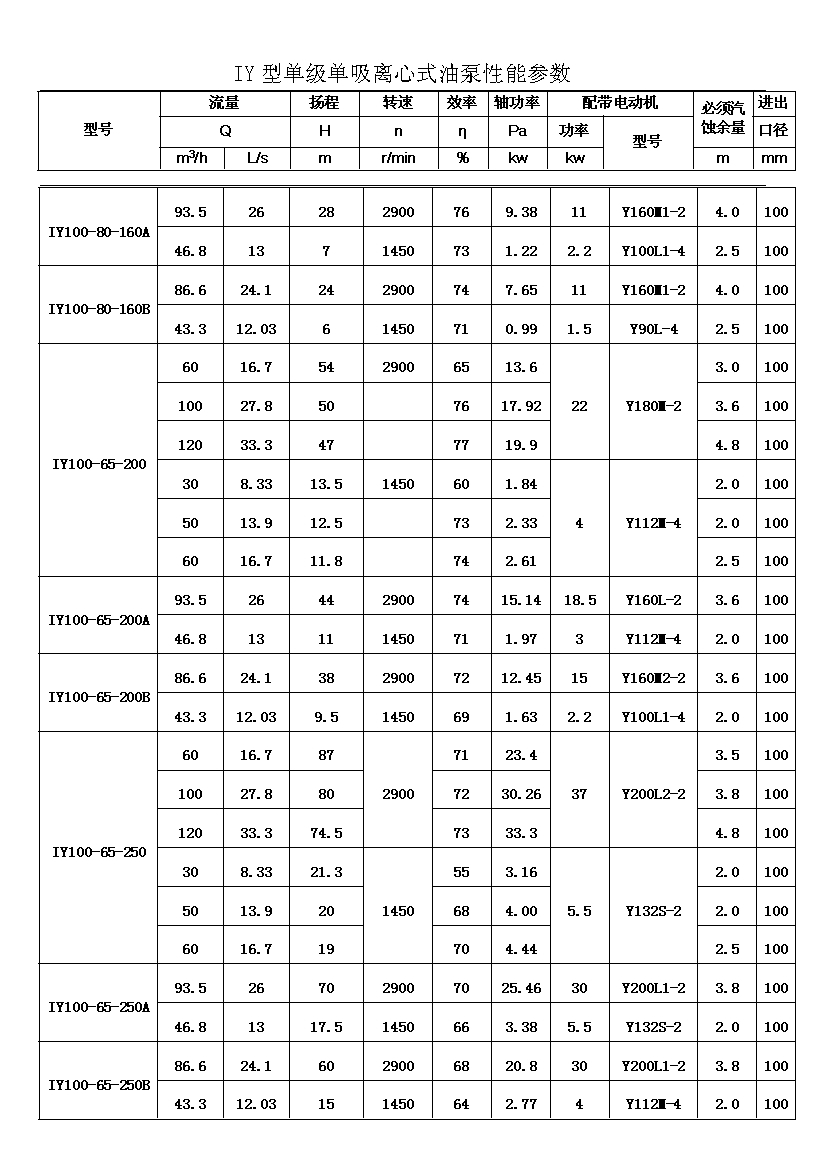

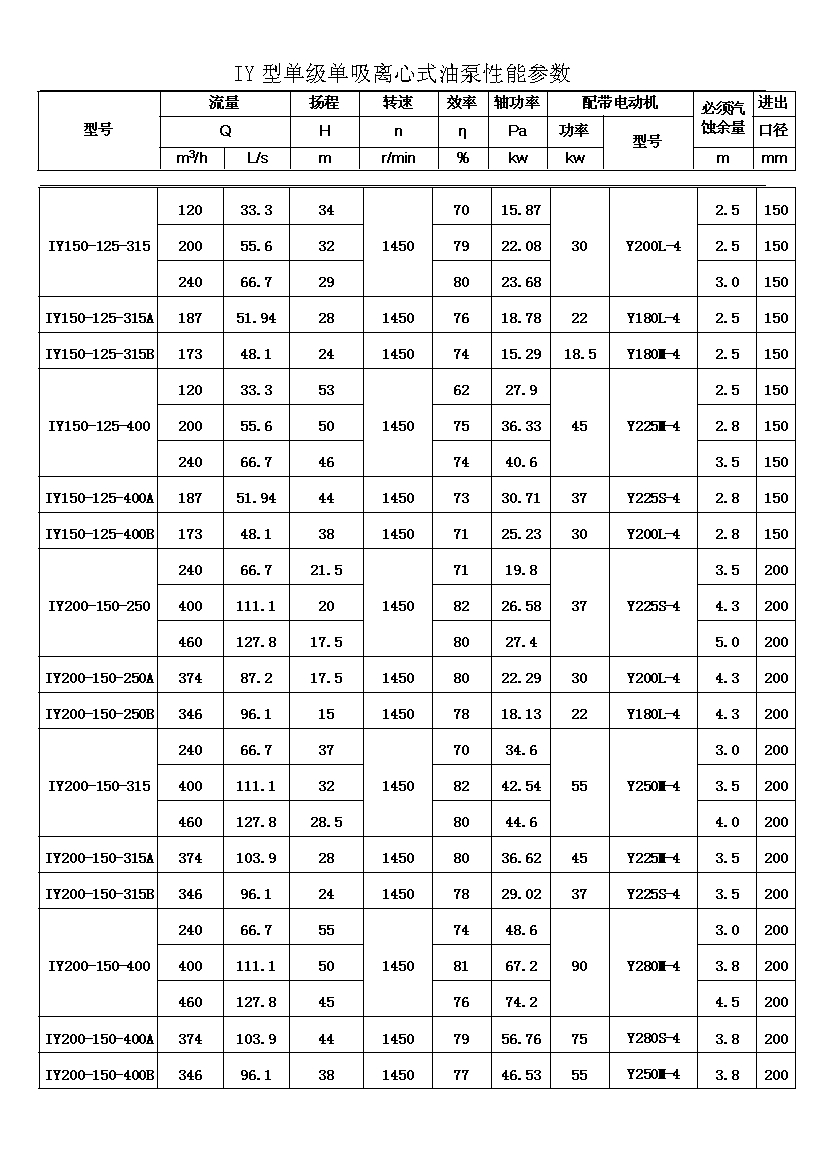

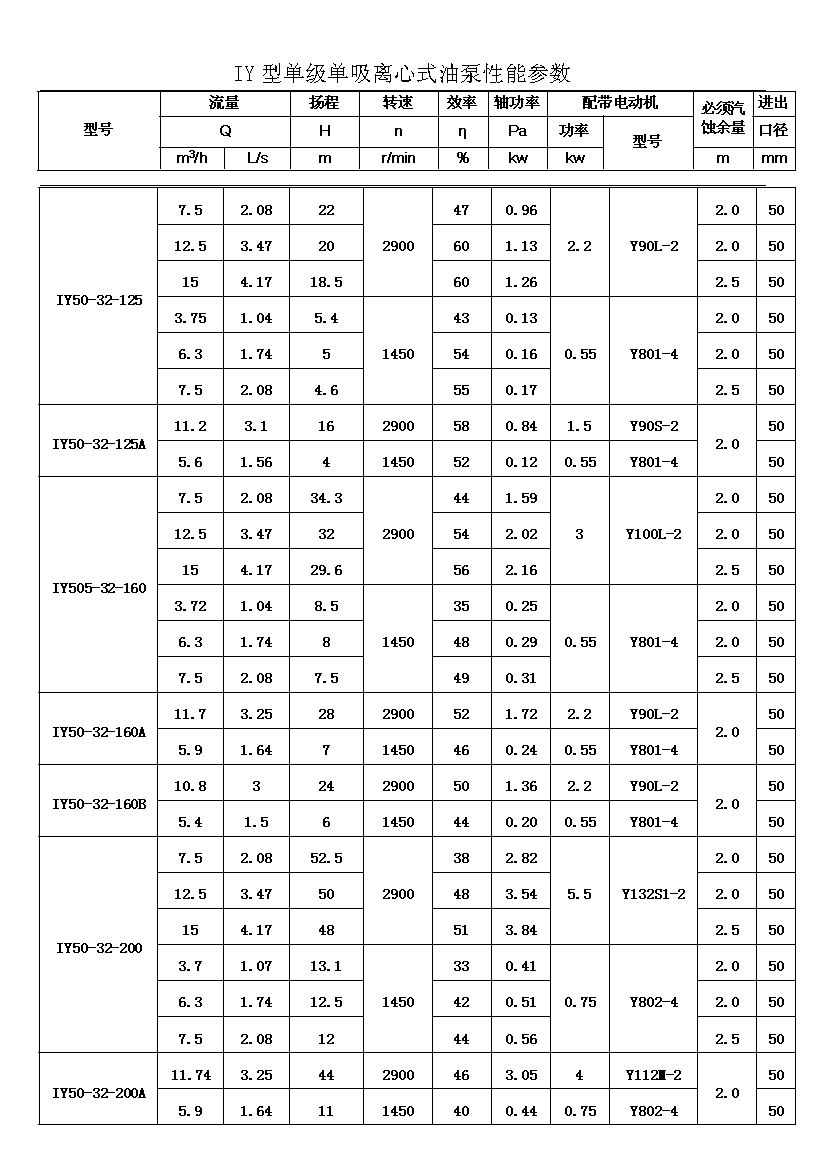

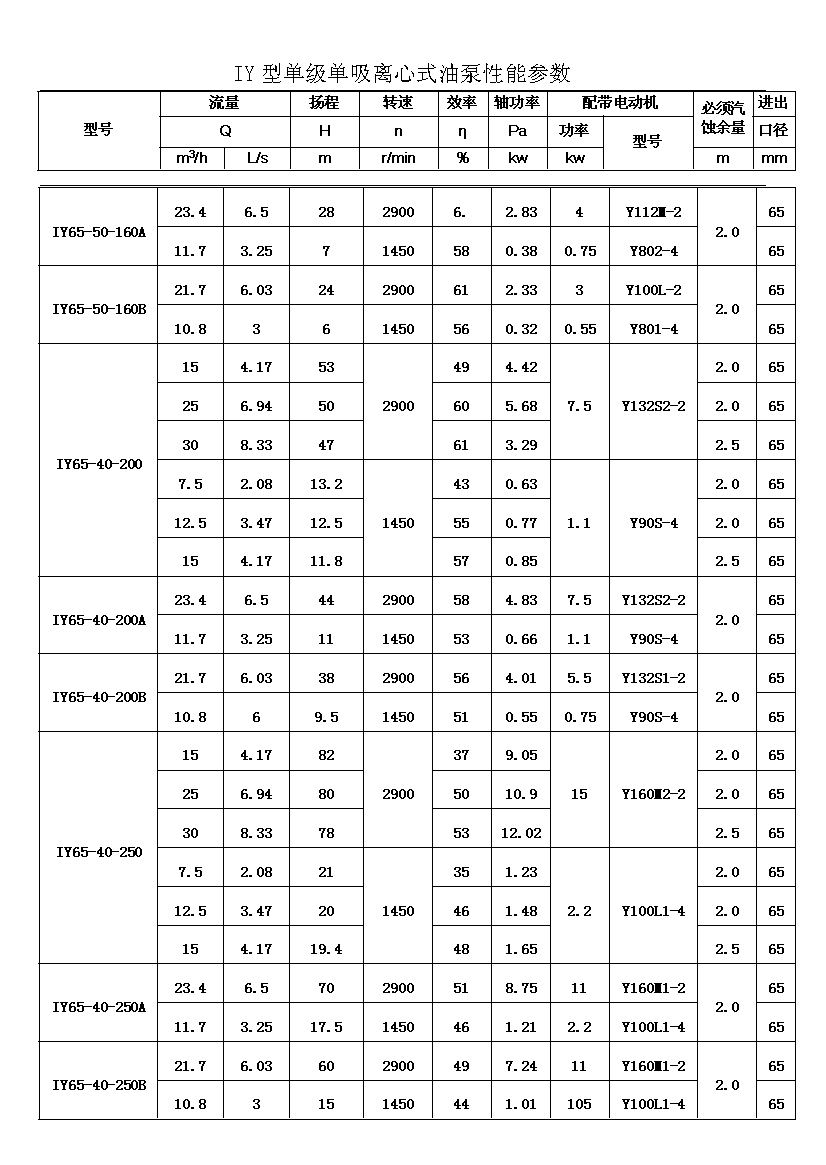

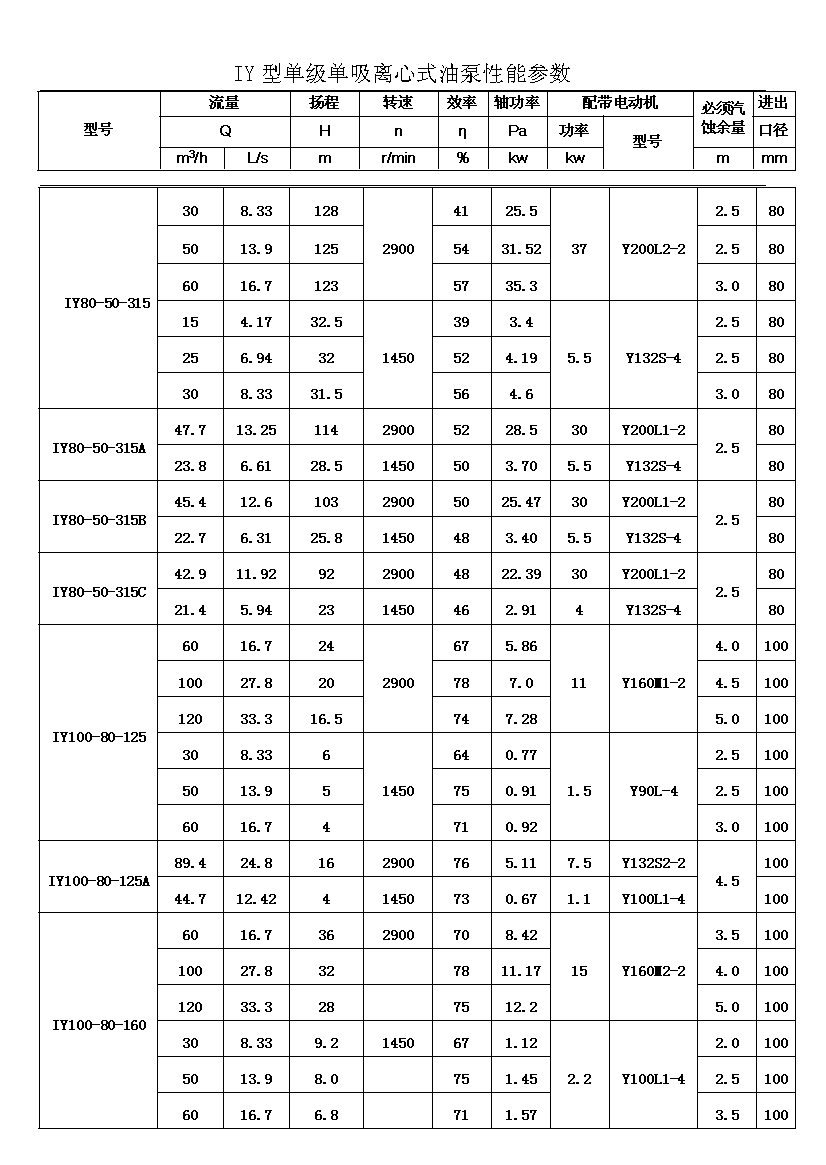

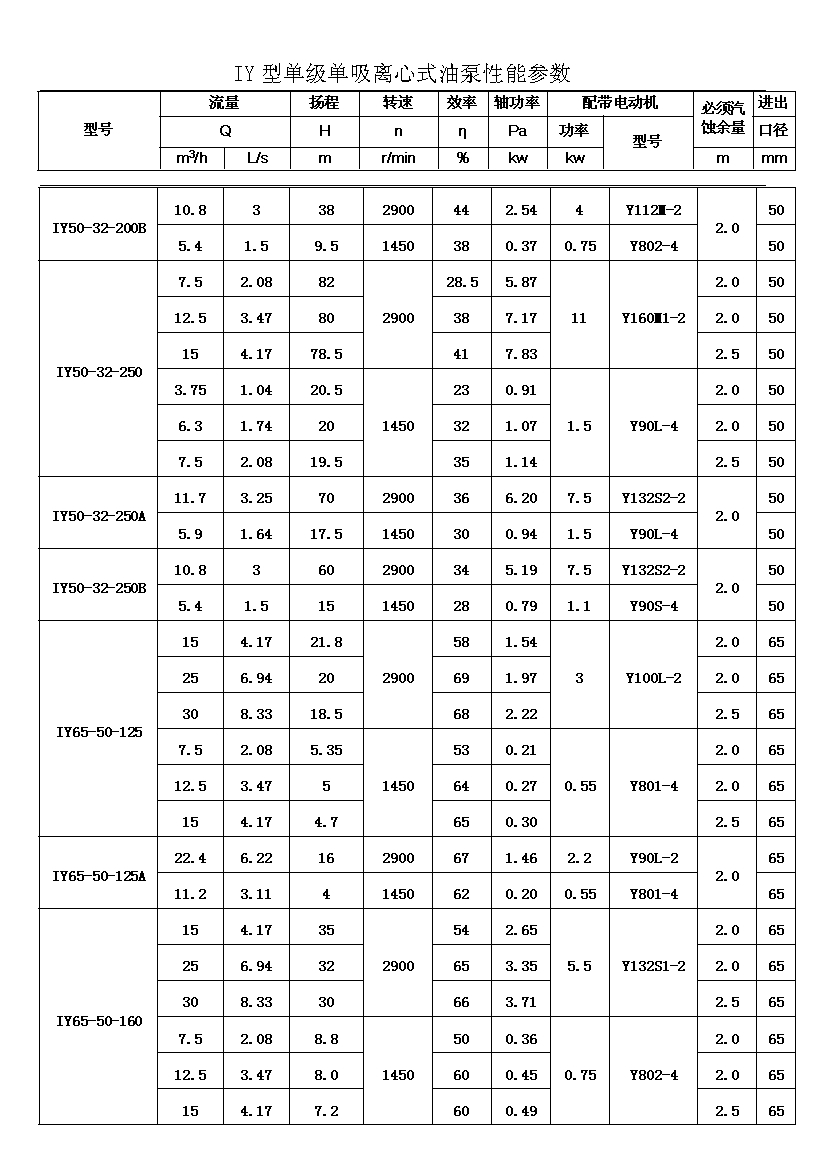

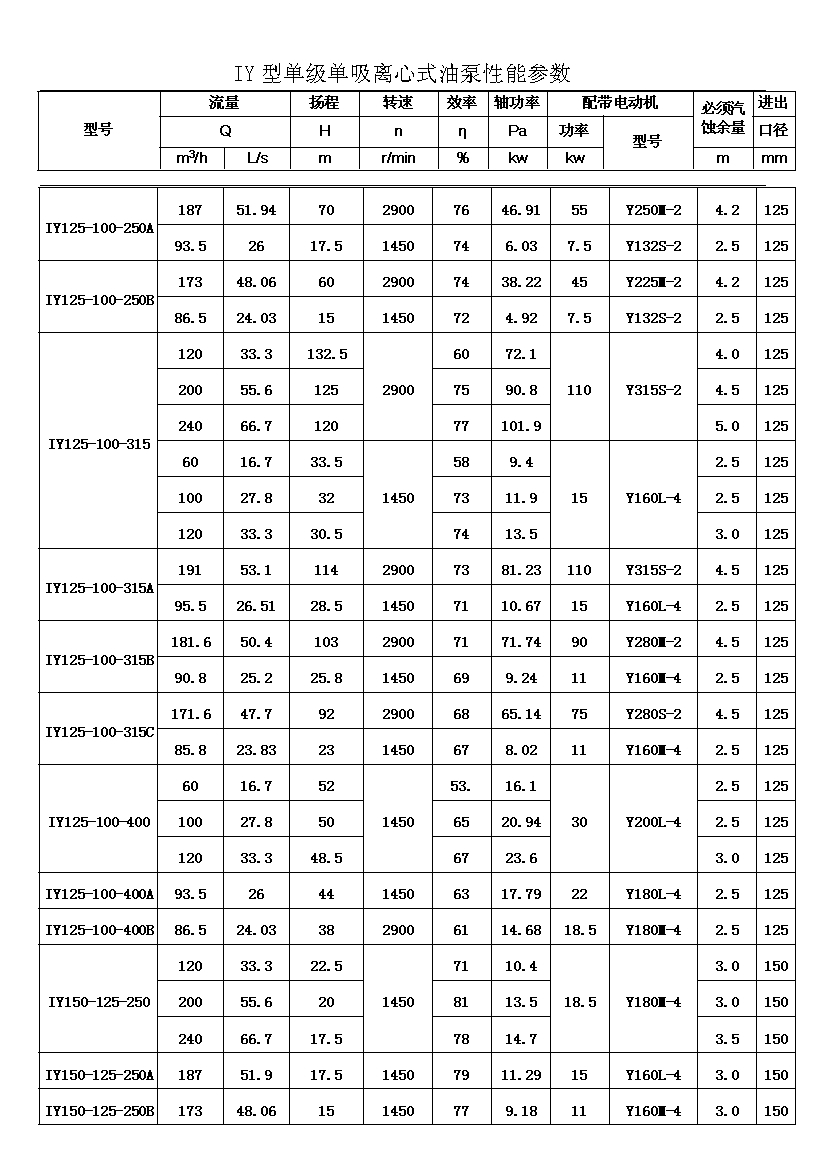

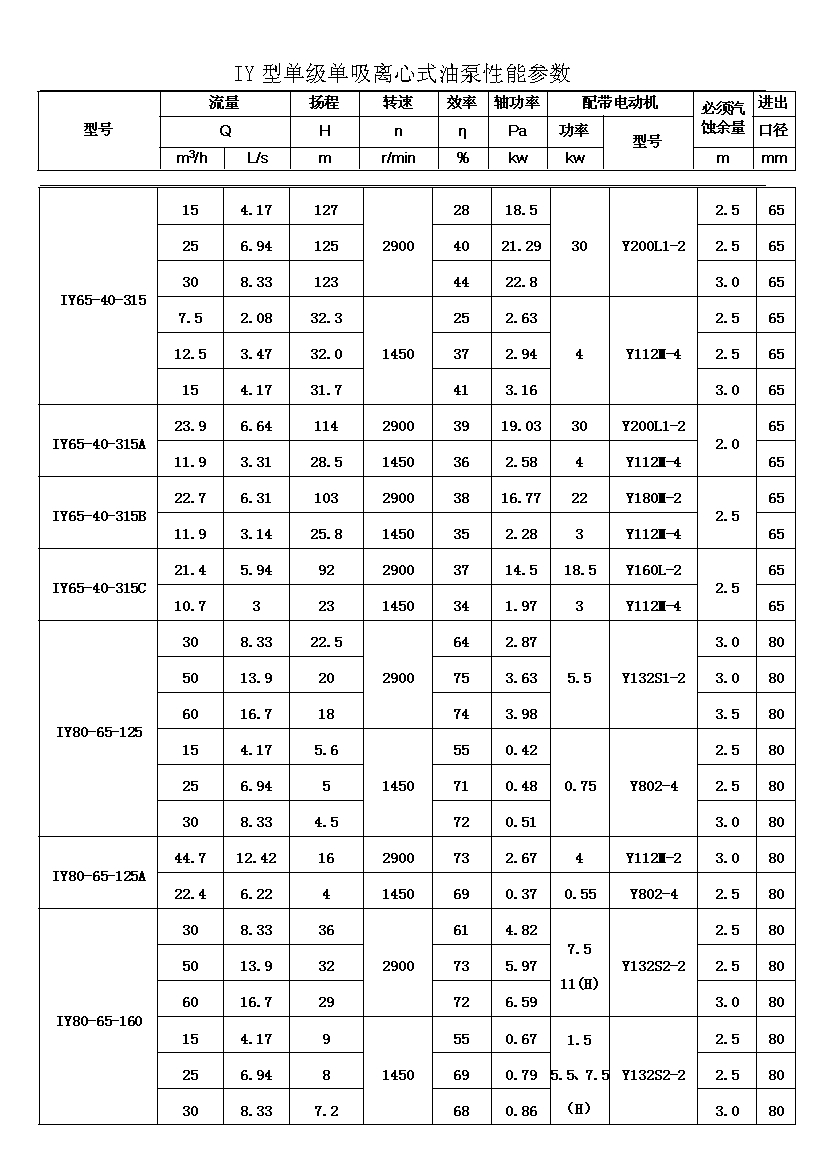

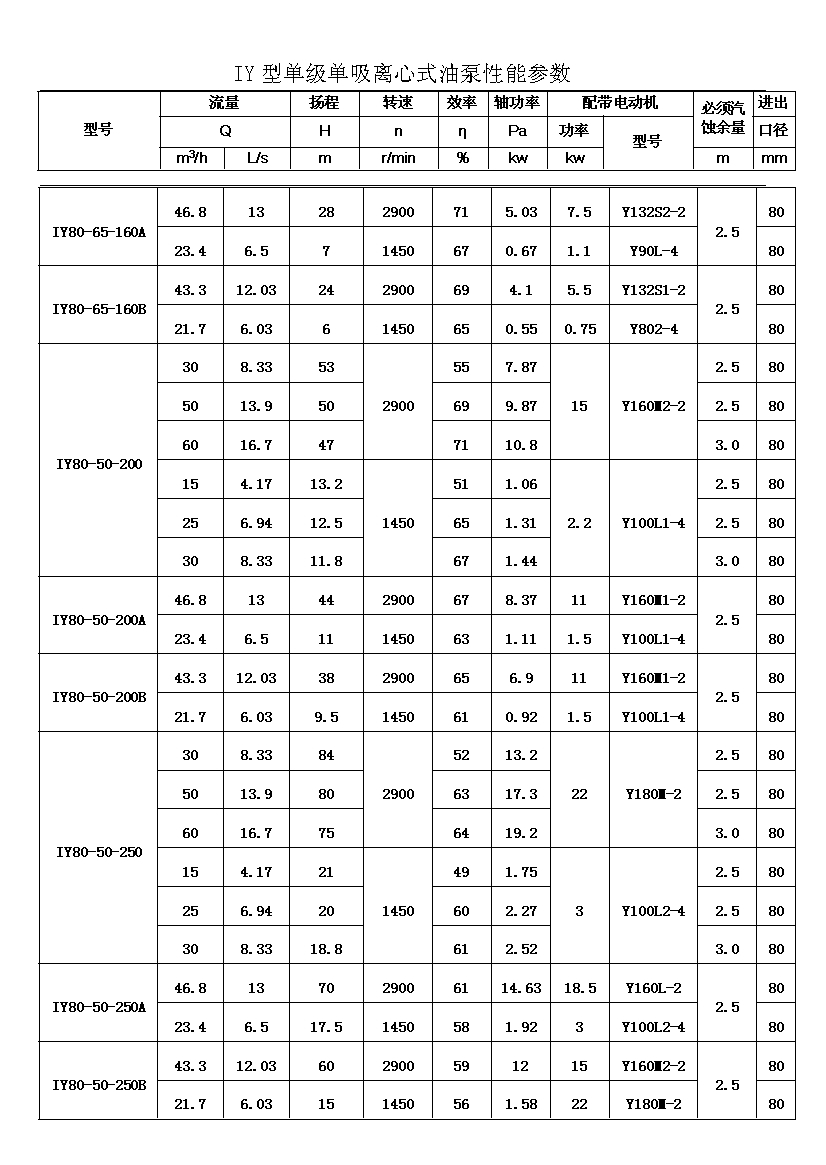

七、性能參數
